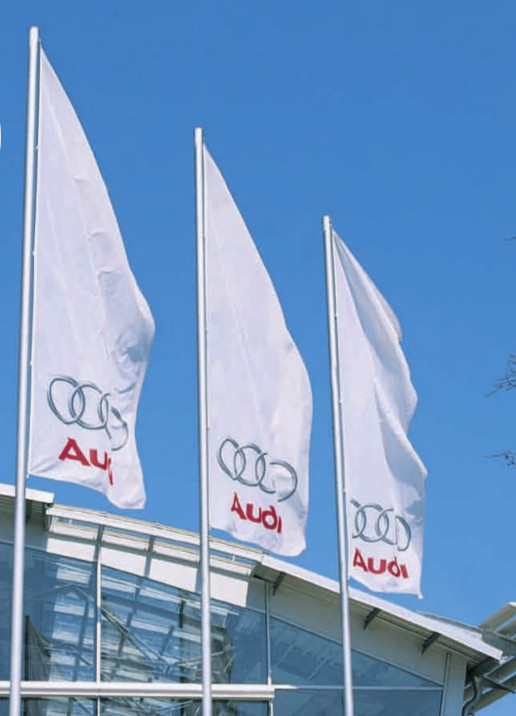

Fahnenmasten ALU ZI90 / ALU ZI90K / ALU ZI100 / ALU ZI100K

Qualitäts-Fahnenmasten aus Aluminium mit hohem Bedienkomfort und hoher Diebstahlsicherheit durch Innenseilführung

ALU ZI90 / ALU ZI90K für Nennhöhen 6 m, 7 m und 8 m
ALU ZI100 / ALU ZI 100K für Nennhöhen 7 m, 8 m, 9 m und 10 m

zylindrisches Mastrohr mit Nut, Legierung EN AW-6082T6, silber eloxiert

Höchstmöglicher Bedienkomfort und weitestgehender Diebstahlschutz durch die bewährte Innenseilführung zeichnen beide Hisssysteme aus. Alle Masten sind serienmäßig ausgestattet mit formschöner Kopfkappe aus Siluminguß, mit integrierter Seilumlenkrolle, Langschlitten mit VA-Öse, Fahnentuchhalter aus Kunststoff (4 Stck bis NH 8 m, 5 Stck bei NH 9 und 10 m) sowie Fahnenstraffergewicht.

ALU ZI90/ALU ZI100

Im Mastrohr laufendes Perlon-Hissseil (Ø 5 mm) mit dem zehntausendfach bewährten Schnellfixiersystem SFS mit Bediengehäuse und schließbarem Türchen. Hissen der Fahne erfolgt durch Ziehen des Perlonseiles.

ALU ZI90K/ALU ZI100K

Antriebseinheit und verzinktes Hissseil aus Stahl mit Federvorspannung liegen verdeckt in der Mastnut. Standardmäßig erfolgt die Betätigung der Hissvorrichtung mittels Handkurbel.

Ausstattung

Mastkopf

Bediengehäuse

Kurbel-Hissvorrichtung

Fahnenstraffer ZI/KI

Fahnenstraffer Fahnenmasten mit Innenseilführung der Serien ZI75, ZI90 und ZI100 sowie ZI75K, ZI90K und ZI100K

Als Alternative zum serienmäßig gelieferten Fahnenstraffergewicht bieten wir im Zubehörprogramm ab sofort den Fahnenstraffer ZI an. Dieses nützliche Zubehör ist in der Mastnut integriert und somit unverlierbar.

Hergestellt wird der Fahnenstraffer ZI aus dem PE-Fräsprofil der ZI/ZA-Langschlitten und ist somit „schallgedämpft“ bei bestmöglicher Gleiteigenschaft. Zur Gewichtserhöhung (400 g) wird ein VA-Rund-Stab im Profil eingeschraubt.

Als Zubehör bei Neubestellungen ist der Fahnenstraffer ZI bereits in der Mastnut montiert, die Nachrüstung vorhandener Masten aller drei ZI-Serien mit Bedientürchen und Perlon-Hissseil kann vom Kunden in wenigen Handgriffen selbst ausgeführt werden.
Die Nachrüstung von ZI-Masten mit Kurbel-Hissvorrichtung, die bis einschließlich September 2011 geliefert wurden, erfordert das Zerlegen des Antriebssystemes und kann nur Kunden mit qualifizierter Schlossererfahrung empfohlen werden.

Konfektionen

Fahnenkonfektion

Es können alle gängigen, frei auswehenden Fahnenarten bis zur max. Größe von 1,50 x 4,00 m (bis zur NH 8,00 mm) und 1,50 x 5,00 m (bei den NH 9,00 und 10,00 m) gehisst werden. Die Fahnenkarabiner werden in die Ösen der Fahnentuchhalter eingehakt.

Auf Wunsch

Sonderlackierung, Sondereloxal

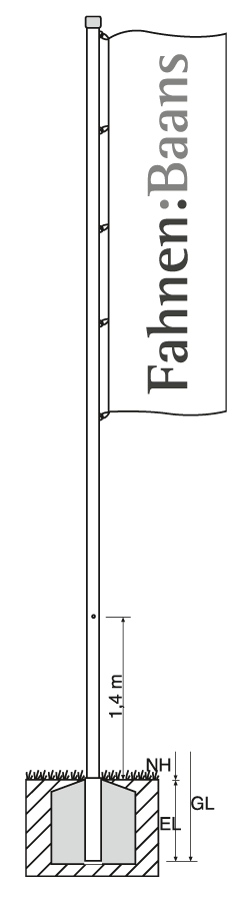

Technische Daten

ALU ZI90 / ALU ZI90K

Nennhöhe m (NH)	6,00	7,00	8,00
Gesamtlänge m (GL)	6,70	7,70	8,70
Erdlänge m (EL)	0,70	0,70	0,70
Ø oben mm	90	90	90
Ø unten mm	90	90	90
Gewicht in kg	23,0	26,0	29,0

ALU ZI100 / ALU ZI100K

Nennhöhe m (NH)	7,00	8,00	9,00	10,00
Gesamtlänge m (GL)	7,80	8,80	10,00	10,00
Erdlänge m (EL)	0,80	0,80	0,80	0,40
Ø oben mm	100	100	100	100
Ø unten mm	100	100	100	100
Gewicht in kg	40,0	45,0	50,0	77,0

Befestigungsmöglichkeiten

Die Angaben zu den Befestigungsmöglichkeiten sind nur informativ. Möglichkeiten und Alternativen auf Anfrage.

Kipphalterung

Passform-Bodenhülse

Zentrierhülse
