Fahnenmasten ALU ZI75 / ALU ZI75K

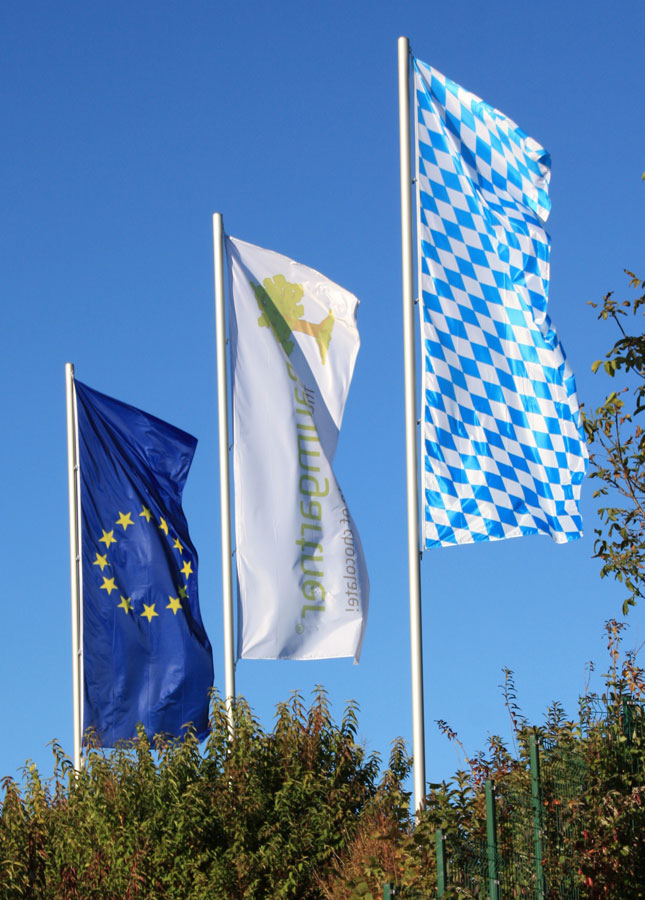

ALU ZI75

Aluminium-Fahnenmasten mit Innenseilführung

ALU ZI75K

NEU: Jetzt auch mit Kurbel-Hissvorrichtung

Komfortabel und sicher

Die Innenseilführung der Type ALU ZI 75 bietet bestmöglichen Schutz gegen Fahnendiebstahl, die Bedienung ist einfach und komfortabel.
Das im Mastrohr aufsteigende Perlon-Hissseil wird über das sperrbare Bediengehäuse mit Schnellfixiersystem SFS betätigt. Langschlitten und Fahnentuchhalter laufen geräuscharm in der eingeformten Mastnut.
Die Type ALU ZI 75K ist mit der neuen Kurbel-Hissvorrichtung ausgestattet, das Stahl-Hissseil mit Federvorspannung ist umlaufend in der Mastnut eingebaut. Die Sicherung gegen unberechtige Bedienung erfolgt durch den Steckzylinder im Sicherungsriegel.
Bei beiden Varianten wird die Fahne mit dem obersten Karabiner in die Öse des Langschlittens eingehakt, die übrigen Karabiner in die Fahnentuchhalter (3 Stück), die aus Kunststoff hergestellt sind. Zur Vermeidung des Aufsteigens der Fahne bei Böen wird das Fahnengewicht im untersten Fahnenkarabiner befestigt.

ALU Z-75 Masten sind zulässig für eine maximale, frei auswehende Fahnenfläche von 3 x 1,20 m. Die Masten mit den Nennhöhen bis 6 m können ohne Einschränkungen hinsichtlich der Windbelastung beflaggt werden, bei Masten mit der Nennhöhe 7 m ist die Fahne ab der Windstärke 9 Beaufort (ab 75 km/h) zwingend abzunehmen.

Ausstattung

Hochwertige Alulegierung EN AW-6082T6 und unbegrenzte Haltbarkeit durch Oberflächeneloxierung nach Euras Norm. Der Mastrohrquerschnitt ist einheitlich 75 x 3 mm. Kopfkappen aus Siluminguß, kunststoffbeschichtet. Beschläge aus Edelstahl oder Alu, korrosionsfrei.

Mastkappe

Bediengehäuse

Kurbel

Fahnenstraffer ZI/KI

Fahnenstraffer Fahnenmasten mit Innenseilführung der Serien ZI75, ZI90 und ZI100 sowie ZI75K, ZI90K und ZI100K

Als Alternative zum serienmäßig gelieferten Fahnenstraffergewicht bieten wir im Zubehörprogramm ab sofort den Fahnenstraffer ZI an. Dieses nützliche Zubehör ist in der Mastnut integriert und somit unverlierbar.

Hergestellt wird der Fahnenstraffer ZI aus dem PE-Fräsprofil der ZI/ZA-Langschlitten und ist somit „schallgedämpft“ bei bestmöglicher Gleiteigenschaft. Zur Gewichtserhöhung (400 g) wird ein VA-Rund-Stab im Profil eingeschraubt.

Als Zubehör bei Neubestellungen ist der Fahnenstraffer ZI bereits in der Mastnut montiert, die Nachrüstung vorhandener Masten aller drei ZI-Serien mit Bedientürchen und Perlon-Hissseil kann vom Kunden in wenigen Handgriffen selbst ausgeführt werden.
Die Nachrüstung von ZI-Masten mit Kurbel-Hissvorrichtung, die bis einschließlich September 2011 geliefert wurden, erfordert das Zerlegen des Antriebssystemes und kann nur Kunden mit qualifizierter Schlossererfahrung empfohlen werden.

Konfektionen

Technische Daten

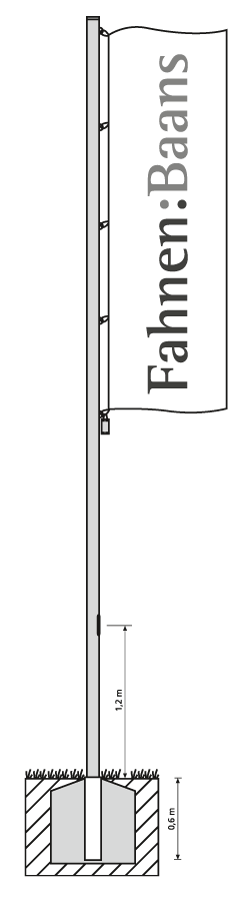

Nennhöhe m (NH)	5,00	6,00	7,00	8,00
Gesamtlänge m (GL)	5,60	6,60	7,60	8,60
Erdlänge m (EL)	0,60	0,60	0,60	0,60
Gewicht in kg	14	16	18	20

Befestigungsmöglichkeiten

Die Angaben zu den Befestigungsmöglichkeiten sind nur informativ. Möglichkeiten und Alternativen auf Anfrage.

Passform-Bodenhülse

Wandhülse
