Fahnenmasten ALU ZA90 / ALU ZA90K / ALU ZA100 / ALU ZA100K

Qualitäts-Fahnenmasten aus Aluminium mit Teleskopausleger
Hoher Bedienkomfort und hohe Diebstahlsicherheit durch Innenseilführung

ALU ZA90/ ALU ZA90K für Nennhöhen 6 m, 7 m und 8 m

ALU ZA100/ ALU ZA100K für Nennhöhen 7 m, 8 m, 9 m und 10 m

zylindrisches Mastrohr mit Nut, drehbarer Teleskopausleger, hissbar

• Fahnenmasten mit Teleskopausleger gewährleisten eine windunabhängige Werbewirksamkeit. Die Fahne ist jederzeit gut „lesbar“.
• Hoher Bedienkomfort und weitestgehende Diebstahlsicherheit durch zehntausendfach bewährte Innenseilführung zeichnet beide Hisssysteme aus:
• ALU ZA90: im Mastrohr laufendes Perlon-Hissseil Ø 5 mm, Bediengehäuse mit schließbarer Tür und Schnellfixiersystem (SFS) für Hissseil.
• ALU ZA90K: im Mastrohr laufendes verzinktes Stahlseil mit dem neuen Kurbel-Hisssystem
• „Billige“ Auslegermasten ohne Hisssystem müssen zum Aufziehen bzw. Abnehmen der Fahne umgelegt werden! Diese Arbeit erfordert freie Flächen und mindestens zwei starke Männer, ist zeitraubend und gefährlich! Bei Starkwind ist Fahnenwechsel unmöglich!
• Die hochwertige Legierung EN AW-6082T6 gewährleistet dauerhafte Standsicherheit. Die Eloxalschicht nach Euras-Norm DIN 17611 (mindestens 20 µ Schichtstärke) garantiert eine langlebige gute Oberflächenoptik.

Ausstattung

• Formschöner, drehbar gelagerter Aufsatz (Rotor), wartungsfrei, mit abnehmbarem Teleskopausleger aus Aluminium, silber eloxiert, Ø 25/20 mm, stufenlos verstellbar von 1,00 bis 1,60 m
• Sicheres und dauerhaftes Hisssystem, im Mastrohr laufend
• 4 Fahnenschlingen (5 Stk. bei NH 9/10 m)
• 1 Fahnenstrafferband mit Fahnengewicht

Fahnenstraffer KI

Analog zum Fahnenstraffer ZI bieten wir ab sofort den Fahnenstraffer KI an, der in der aufgesetzten C-Schiene der Mastvarianten KI, KIT, KIK, KA, ZA90W bzw. ZA100W und ZA90K bzw. ZA100K montiert wird. Der Fahnenstraffer KI ist ganz aus Aluminium, schwarz pulverbeschichtet und entspricht den Abmessungen der ZI-Variante.

Untenausleger

A: Untenausleger für Neumasten

Bei Bestellung eines neuen Masten mit Untenausleger sind Rotorträger und Rotor bereits am Mastrohr montiert. Es ist lediglich noch das Auslegerrohr einzustecken und fest zu verschrauben.

B: Untenausleger zur Nachrüstung von Bestandsmasten

Zum Nachrüsten des Untenauslegers ist das Mastrohr umzulegen. Hierzu ist zunächst das Hissseil zu lösen, der Rotor abzulassen und das Auslegerrohr aus dem Rotor auszuschrauben. Der Rotor mit Rotorträger soll am Bedientürchen aufliegen um die Mastspitze nicht unnötig zu beschweren. Der für das Umlegen erforderliche Kraftaufwand ist dadurch geringer.

ACHTUNG: Bis zur Nennhöhe von 8 m und einem Mastgewicht von max. 25 kg können Mastrohre, die in Bodenhülsen eingebaut sind, händisch von zwei starken Männern umgelegt und wieder aufgestellt werden. Bei Masteinbau auf Kipphalterung kann bis zur Nennhöhe von 10 m händisch umgelegt werden. In allen anderen Fällen ist Hebezeug erforderlich.

Arbeitsschritte

1. Mastkappe abnehmen
2. Rotor mit Rotorträger vom Mastrohr abziehen.
3. Hissseil aus Langschlitten ausknoten und aus Mastkappe „ausziehen“, nicht jedoch aus dem Mastohr.
4. Untenausleger (Rotor mit Rotorträger, ohne Ausleger) auf Mastrohr aufstecken. Öse zeigt zur Mastspitze!
5. Hissseil durch Rotortträger und über Seilrolle fädeln, im Langschlitten einknoten.
6. Rotorträger mit Rotor und Langschlitten auf Mastrohr aufstecken.
7. Mastkappe aufstecken.

Der Mast kann nun aufgestellt werden. Durch den Anbau des Untenauslegers wird das Fahnenstraffergewicht hinfällig. Für den Fall, dass die verfügbare Fahne nur oben mit einem Hohlsaum ausgestattet sein sollte, kann diese trotzdem verwendet werden. In diesem Fall ist das untere Auslegerrohr auszubauen, der Rotor des Untenauslegers dient dann als Fahnenstraffergewicht.

Federrücksteluung der Drehausleger

Fahnenmasten der Serien ZA90/ZA100 und ZA90K/ZA100K

Bei der Aufstellung in Gruppen ist die parallele Ausrichtung der Fahnen wünschenswert. Aufgrund der Leichtgängigkeit der Drehausleger ist dies bereits bei Schwachwind gewährleistet. Um auch in den raren Zeiten der absoluten Windstille die einheitliche Ausrichtung zu erzielen können die Drehausleger mit Federrückstellung ausgerüstet werden.

Dieses nützliche Zubehör erfordert die Verwendung eines Starrauslegers (kein Teleskop) sowie den Masteinbau auf Kipphalterung oder in einer Zentrierhülse mit Verdreh- und Entnahmeschutz.
Bei Masteinbau auf Kipphalterung ist bei der Bestellung die gewünschte Grundposition des Auslegers zu bestimmen. Diese kann entweder auf der Kippseite des Scharniers liegen (ist „Glattseite“ des Mastrohres = Lage des Bedientürchens bei den ZA-Typen) oder auf der Gegenüberseite des Scharniers (ist „Nutseite“= Lage der Kurbelhissvorrichtung bei den ZA..K-Typen). Bei Einbau in Zentrierhülsen kann die Grundposition des Auslegers im Rahmen der Aufstellung der Masten vor Ort beliebig eingerichtet werden.
Eine Kombination mit dem Zubehör „Untenausleger“ geht nicht, die Belastung auf das Mastrohr würde die zulässigen Lasten überschreiten. Soll die Federrückstellung bei Bestandsmasten (ab Lieferdatum 2005) nachgerüstet werden müssen sowohl Rotorträger als auch Rotor in Sonderausführung mitbestellt werden.
Für das Zubehör „Federrückstellung“ benötigt die Fahne auf der Obenseite des Hohlsaumes eine knopflochgroße Öffnung um den Sockel der Federaufnahme im Auslegerrohr verschrauben zu können. Diese Ausnehmung wird beim Aufziehen der Fahne mit Schere oder Cuttermesser vor Ort hergestellt.

Der Nachrüstsatz besteht aus folgenden Teilen:

Rotorträger FRS ZA90, ZA90K
Rotor FRS ZA90, ZA90K

Rotorträger FRS ZA100, ZA100K
Rotor FRS ZA100, ZA100K

Zugfeder FRS aus Edelstahl 60 cm

Auslegerrohr FRS 105 cm, mit Federhaken
Auslegerrohr FRS 125 cm, mit Federhaken
Auslegerrohr FRS 155 cm, mit Federhaken

Bei Auslieferung von Neumasten ist die Zugfeder lose beigepackt, Rotor und Auslegerrohr sind für den Federanschluss vorbereitet, der Federanschluss kann „von Hand“ ausgeführt werden und benötigt lediglich einen kleinen Schraubenzieher oder eine Zange für den Splinteinbau.

Konfektionen

• Seitliches Besatzband mit Haken
• Hohlsaum am oberen Tuchrand, Ø 30 mm, beidseitig offen
• Oberster Haken muß unmittelbar unter dem Hohlsaum angenäht sein
• Abstand der Haken max. 1,00 m
• Zum Aufziehen der Fahne wird diese mit ihrem Hohlsaum auf den Teleskopausleger gesteckt. Die seitlichen Karabinerhaken werden in die lose mitgelieferten Fahnenschlingen eingehakt.
• Die Fahnenschlingen drehen sich bei Windbelastung mit.
• Fahnengrößen (max.) von 1,50 x 4,00 m (bis zur NH 8,00 mm) und 1,50 x 5,00 m (bei den NH 9,00 + 10,00 m).

Auf Wunsch

Sonderlackierung, Sondereloxal

Technische Daten

ALU ZA90/ ALU ZA90K

Nennhöhe m (NH)	6,00	7,00	8,00
Gesamtlänge m (GL)	6,70	7,70	8,70
Erdlänge m (EL)	0,70	0,70	0,70
Ø oben mm	90	90	90
Ø unten mm	90	90	90
Gewicht in kg	24,0	27,0	30,0

ALU ZA100/ ALU ZA100K

Nennhöhe m (NH)	7,00	8,00	9,00	10,00
Gesamtlänge m (GL)	7,80	8,80	9,80	10,00
Erdlänge m (EL)	0,80	0,80	0,80	0,40
Ø oben mm	100	100	100	100
Ø unten mm	100	100	100	100
Gewicht in kg	42,0	47,0	52,0	79,0

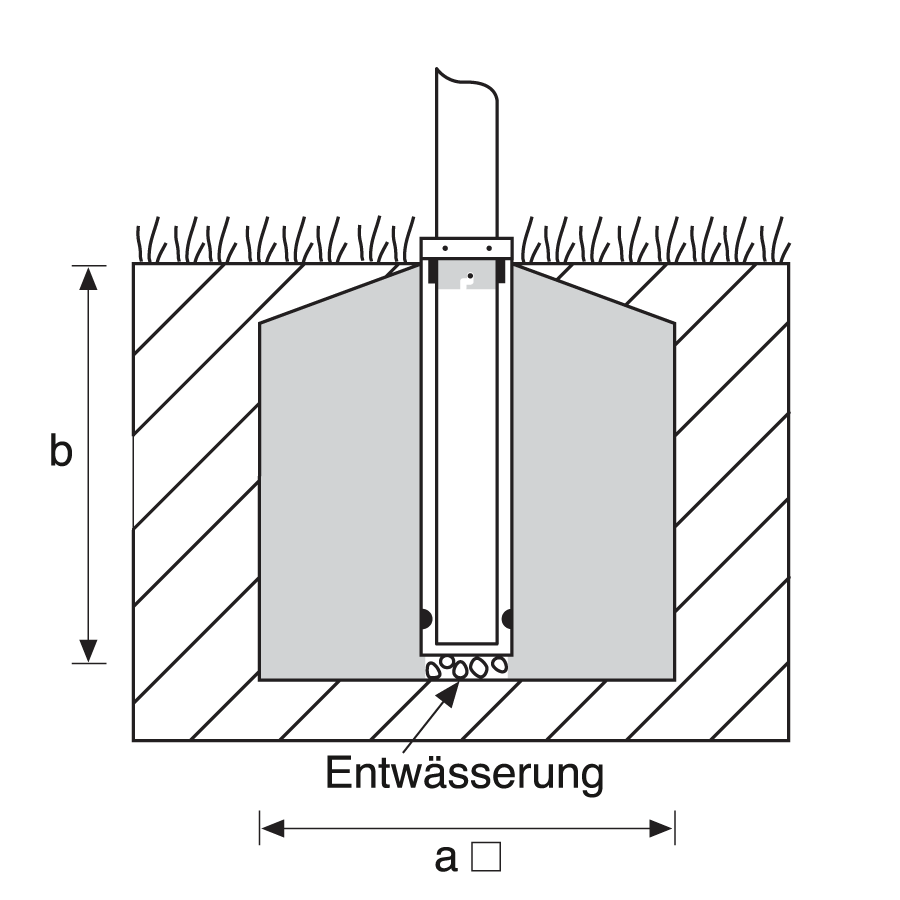

Befestigungsmöglichkeiten

Die Angaben zu den Befestigungsmöglichkeiten sind nur informativ. Möglichkeiten und Alternativen auf Anfrage.
