Fahnenmasten ALU ZA75 / ALU ZA75K

ALU ZA 75
Aluminium-Fahnenmasten mit drehbarem Fahnenausleger und Hissvorrichtung (Innenseilführung)

ALU ZA 75K
NEU: Jetzt auch mit Kurbel-Hissvorrichtung

Werbewirksam, komfortabel und sicher.

Im Baukasten der ALU Z75 Serie sind die Hissvorrichtungen der Auslegermasten ALU ZA 75 und ALU ZA 75K in Ausbildung und Funktion identisch mit den Hissvorrichtungen der Masten mit Innenseilführung ALU ZI 75 und ALU ZI 75K. Anstelle der Fahnenöse der ALU ZI 75 Reihe ist bei den Auslegermasten ein Rotorträger auf dem Langschlitten aufmontiert. Auf dem Rotorträger, der aus Kunststoff hergestellt ist, dreht der Rotor mit dem abnehmbaren Fahnenausleger. Sowohl Rotor als auch Auslegerrohr sind aus eloxiertem Aluminium gefertigt. Bei beiden Varianten der Auslegermasten wird die Fahne mit dem oberen Hohlsaum auf das Auslegerrohr aufgesteckt und mit dem obersten Karabiner am Bügel des Rotors eingehakt. Die übrigen Fahnenkarabiner werden in Fahnenschlingen befestigt, sodass die Fahne um das Mastrohr drehen kann. Zur Vermeidung des Aufsteigens der Fahne bei Böen wird das Fahnengewicht im untersten Fahnenkarabiner befestigt.

ALU Z-75 Masten sind zulässig für eine maximale, frei auswehende Fahnenfläche von 3 x 1,20 m. Die Masten mit den Nennhöhen bis 6 m können ohne Einschränkungen hinsichtlich der Windbelastung beflaggt werden, bei Masten mit der Nennhöhe 7 m ist die Fahne ab der Windstärke 9 Beaufort (ab 75 km/h) zwingend abzunehmen.

Ausstattung

Hochwertige Alulegierung EN AW-6082T6 und unbegrenzte Haltbarkeit durch Oberflächeneloxierung nach Euras Norm. Der Mastrohrquerschnitt ist einheitlich 75 x 3 mm. Kopfkappen aus Siluminguß, kunststoffbeschichtet. Beschläge aus Edelstahl oder Alu, korrosionsfrei.

Mastkappe

Bediengehäuse

Kurbel

Untenausleger

A: Untenausleger für Neumasten

Bei Bestellung eines neuen Masten mit Untenausleger sind Rotorträger und Rotor bereits am Mastrohr montiert. Es ist lediglich noch das Auslegerrohr einzustecken und fest zu verschrauben.

B: Untenausleger zur Nachrüstung von Bestandsmasten

Zum Nachrüsten des Untenauslegers ist das Mastrohr umzulegen. Hierzu ist zunächst das Hissseil zu lösen, der Rotor abzulassen und das Auslegerrohr aus dem Rotor auszuschrauben. Der Rotor mit Rotorträger soll am Bedientürchen aufliegen um die Mastspitze nicht unnötig zu beschweren. Der für das Umlegen erforderliche Kraftaufwand ist dadurch geringer.

ACHTUNG: Bis zur Nennhöhe von 8 m und einem Mastgewicht von max. 25 kg können Mastrohre, die in Bodenhülsen eingebaut sind, händisch von zwei starken Männern umgelegt und wieder aufgestellt werden. Bei Masteinbau auf Kipphalterung kann bis zur Nennhöhe von 10 m händisch umgelegt werden. In allen anderen Fällen ist Hebezeug erforderlich.

Arbeitsschritte

Mastkappe abnehmen
Rotor mit Rotorträger vom Mastrohr abziehen.
Hissseil aus Langschlitten ausknoten und aus Mastkappe „ausziehen“, nicht jedoch aus dem Mastohr.
Untenausleger (Rotor mit Rotorträger, ohne Ausleger) auf Mastrohr aufstecken. Öse zeigt zur Mastspitze!
Hissseil durch Rotortträger und über Seilrolle fädeln, im Langschlitten einknoten.
Rotorträger mit Rotor und Langschlitten auf Mastrohr aufstecken.
Mastkappe aufstecken.

Der Mast kann nun aufgestellt werden. Durch den Anbau des Untenauslegers wird das Fahnenstraffergewicht hinfällig. Für den Fall, dass die verfügbare Fahne nur oben mit einem Hohlsaum ausgestattet sein sollte, kann diese trotzdem verwendet werden. In diesem Fall ist das untere Auslegerrohr auszubauen, der Rotor des Untenauslegers dient dann als Fahnenstraffergewicht.

Konfektionen

Fahnenkonfektion für Ausleger:

Seitliches Besatzband mit Haken
Hohlsaum am oberen Tuchrand, Ø 30 mm, beidseitig offen
Oberster Haken muss unmittelbar unter dem Hohlsaum angenäht sein
Abstand der Haken max. 1,00 m

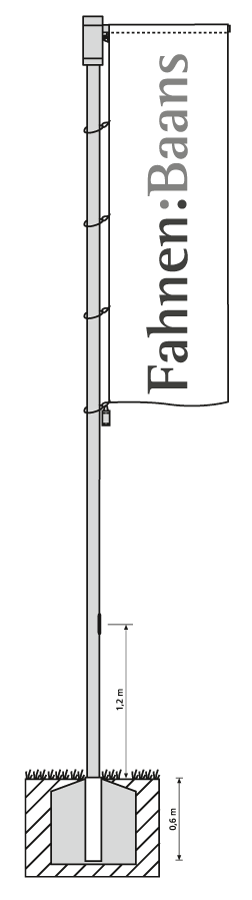

Technische Daten

Nennhöhe m (NH)	5,00	6,00	7,00	8,00
Gesamtlänge m (GL)	5,60	6,60	7,60	8,60
Erdlänge m (EL)	0,60	0,60	0,60	0,60
Gewicht in kg	14	16	18	20

Befestigungsmöglichkeiten

Die Angaben zu den Befestigungsmöglichkeiten sind nur informativ. Möglichkeiten und Alternativen auf Anfrage.

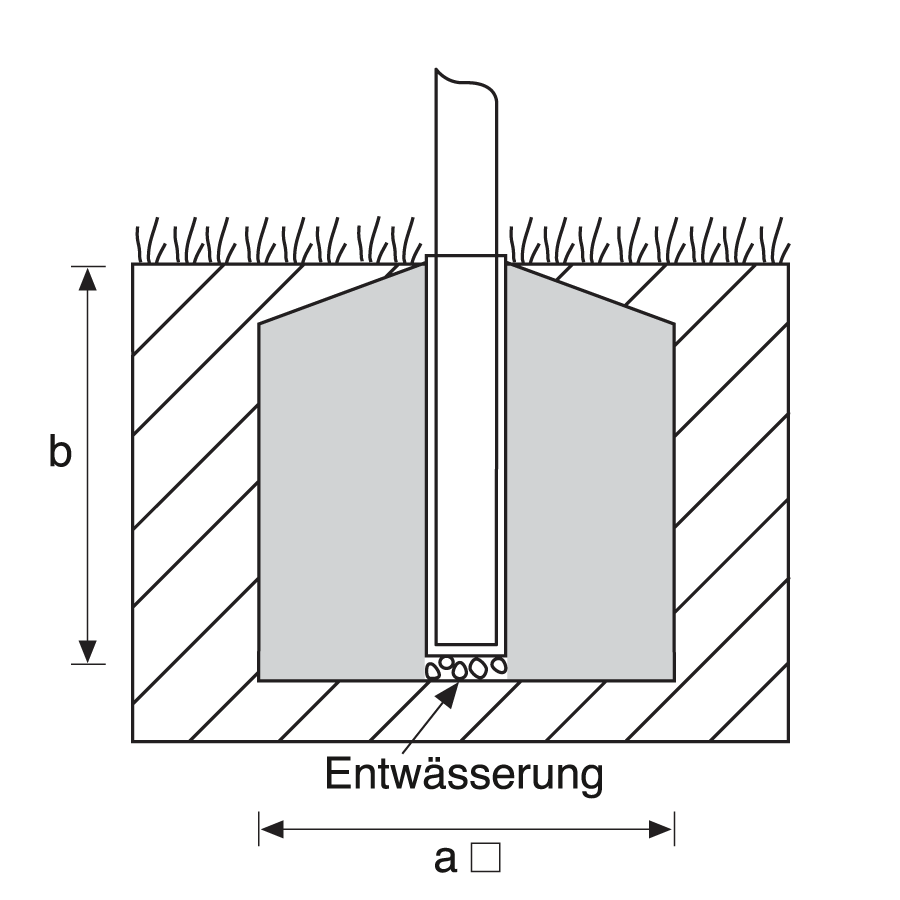

Passform-Bodenhülse

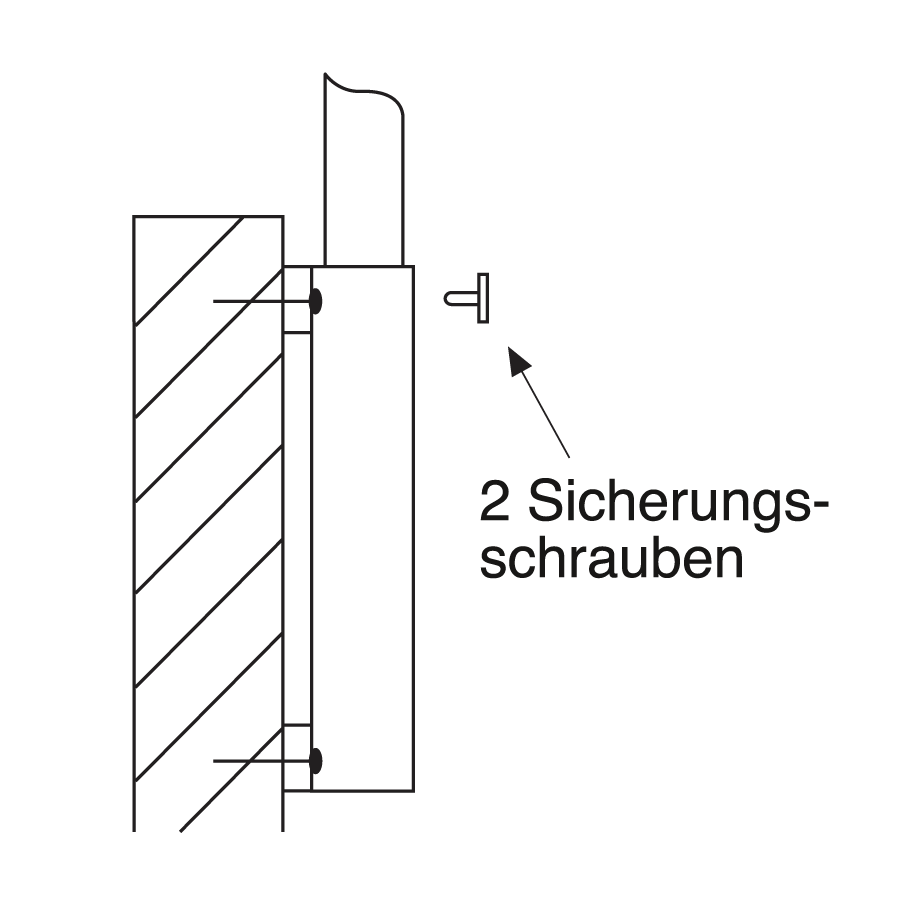

Wandhülse
