Fahnenmasten ALU KA

Qualitäts-Fahnenmasten aus Aluminium mit hohem Bedienkomfort
Mastrohr drehbar gelagert, Teleskopausleger hissbar für Nennhöhen 8 m, 9 m, 10 m, 11 m und 12 m

Mastrohr konisch, 360° drehbar gelagert, hissbarer Teleskopausleger für max. Fahnenbreite 1,50 m, verdeckt laufende Hissvorrichtung in aufgesetzter C-Schiene, optional: selbsthemmender Kurbelantrieb in Verbindung mit Hissseil aus Edelstahl

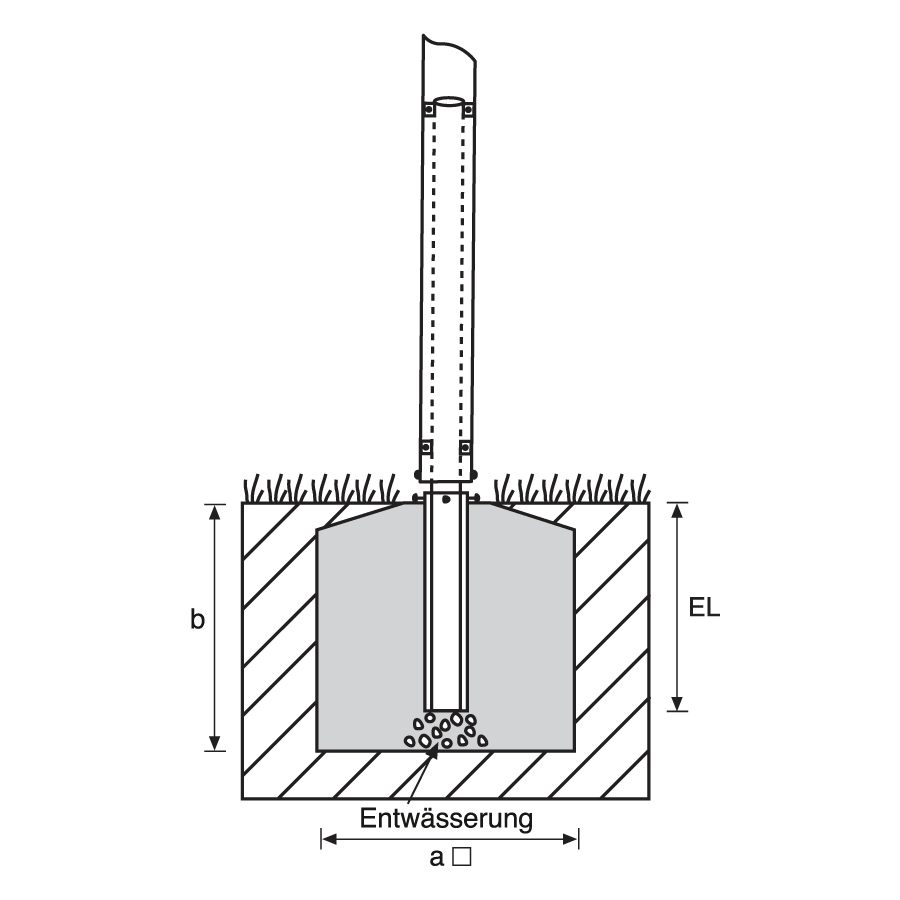

KA/W auf Steckwelle: Einbau in Spezialbodenhülse mit Justierschrauben
KA/K auf Kipphalterung: mit Sicherheitsscharnier und Justierbolzen

• stabiles, absolut funktionssicheres und komfortables Fahnenhisssystem, sowohl in der Standardversion mit Perlon-Hissseil als auch in der Spezialversion mit selbsthemmendem Kurbelantrieb und Hissseil aus Edelstahl
• dauerhafte Standsicherheit durch Mastrohr aus hochwertiger Alulegierung EN AW-6063T66 in Verbindung mit großen Rohrquerschnitten und der zusätzlichen Innenverstärkung im Bereich der drehbaren Lagerung
• langlebige, gute Optik durch silberfarbene Eloxierung des Mastrohres, Mindestschichtstärke 20 my nach Eurasnorm
• verdeckt laufende Hissvorrichtung in aufgesetzter C-Schiene als Lauf- und Führungsprofil für Langschlitten, Fahnentuchhalter und Hissseil. C-Schiene als Alu-Stranggussprofil, in der Farbe des Mastrohres eloxiert
• höchstmögliche Diebstahlsicherheit durch sperrbaren Deckel bzw. Kurbelantrieb
• drehbare Lagerung unter Verwendung wartungsfreier Kugellager und Spezialbuchsen, Steckwelle im Werkstoff ST50K mit höchstmöglicher Festigkeit
• alternative Einbauvarianten: entweder in Spezialbodenhülse aus Stahl mit Justierschrauben (ALU KA/W) oder auf Kipphalterung mit Sicherheitsscharnier und Justierbolzen (ALU KA/K). Mit Kipphalterung können alle Mastgrößen bis 12 m händisch aufgerichtet oder umgelegt werden.

Ausstattung

• Formschöne Kopfkappe mit seitlich angesetztem Gehäuse für Umlenkrolle, Kopfkappe aus Alu, grau kunststoffbeschichtet.
• Aufgesetzte C-Schiene aus Aluminium, Langschlitten mit abnehmbarem Teleskopausleger aus Aluminium, silber eloxiert, Ø 25/20 mm, stufenlos verstellbar von 1,00 bis 1,60 m
• Perlon-Hissseil 5 mm, mit 5 Stück Fahnentuchhaltern bei Nennhöhe 8 m, 6 Stück Fahnentuchhaltern ab Nennhöhe 9 m
• Fahnengewicht mit VA-Karabiner
• Drehbare Lagerung mit gekapseltem Kugellager, dauerhaft wartungsfrei
• Belegklampe mit aufliegendem Deckel, sperrbar
• Optional: Kurbelantrieb, selbsthemmend, Hissseil aus Edelstahl mit Federvorspannung

Konfektionen

• Seitliches Besatzband mit Haken
• Hohlsaum am oberen Tuchrand, Ø 30 mm, beidseitig offen
• Oberster Haken muß unmittelbar unter dem Hohlsaum angenäht sein
• Abstand der Haken max. 1,00 m

Masthöhe m	8,00	9,00
max. Tuchbreite m	1,50	1,50
max. Tuchhöhe m	4,0	5,0
max. Fläche m2	6,0	7,5

Masthöhe m	10,00	11,00
max. Tuchbreite m	1,50	1,50
max. Tuchhöhe m	5,0	5,0
max. Fläche m2	7,5	7,5

Masthöhe m	12,00
max. Tuchbreite m	1,50
max. Tuchhöhe m	5,0
max. Fläche m2	7,5

Die Fahne wird mit ihrem Hohlsaum auf das Auslegerrohr aufgesteckt. Der oberste Fahnenkarabiner hakt in die Bohrung des Langschlittens ein, die übrigen Karabiner in die Ösen der Fahnentuchhalter. Das Fahnengewicht mit VA-Karabiner wird im untersten Fahnentuchhalter eingehakt und verhindert so das Aufsteigen der Fahne bei Böen.

Auf Wunsch

Sonderlackierung, Sondereloxal, Sondergrößen

Technische Daten

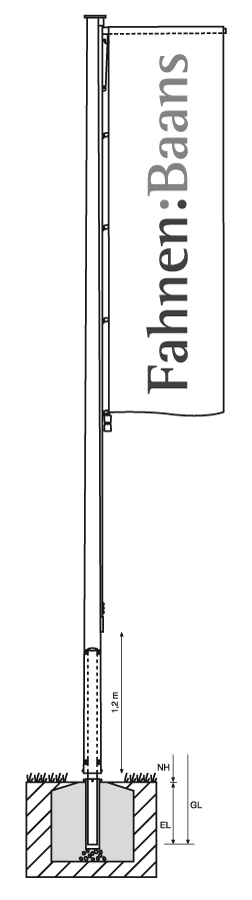

Nennhöhe m (NH)	8,00	9,00	10,00	11,00	12,00
Gesamtlänge m (GL) KA/W	8,80	9,80	10,80	11,80	12,80
Gesamtlänge m (GL) KA/K	8,50	9,50	10,50	11,50	12,50
Erdlänge m (EL) KA/W	0,80	0,80	0,80	0,80	0,80
Erdlänge m (EL) KA/K	0,50	0,50	0,50	0,50	0,50
Ø oben mm	76	76	76	76	76
Ø unten mm	135	145	145	177	177
Gewicht in kg KA/W	80	87	95	105	115
Gewicht in kg KA/K	68	75	82	90	100

Befestigungsmöglichkeiten

Standard-Befestigung ist die Passform-Bodenhülse.

Die Angaben zu den Befestigungsmöglichkeiten sind nur informativ. Möglichkeiten und Alternativen auf Anfrage.
